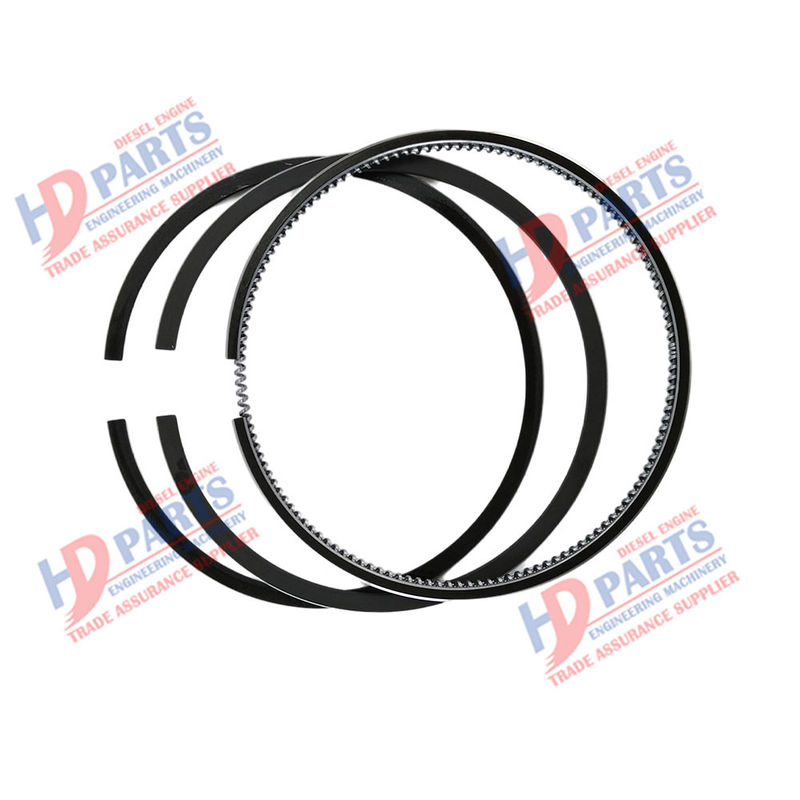

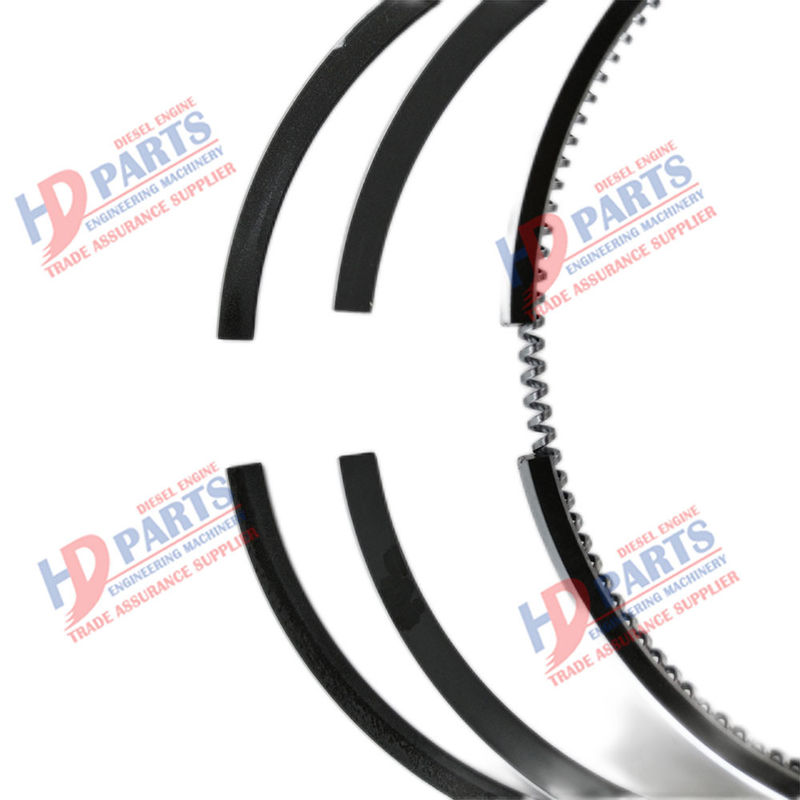

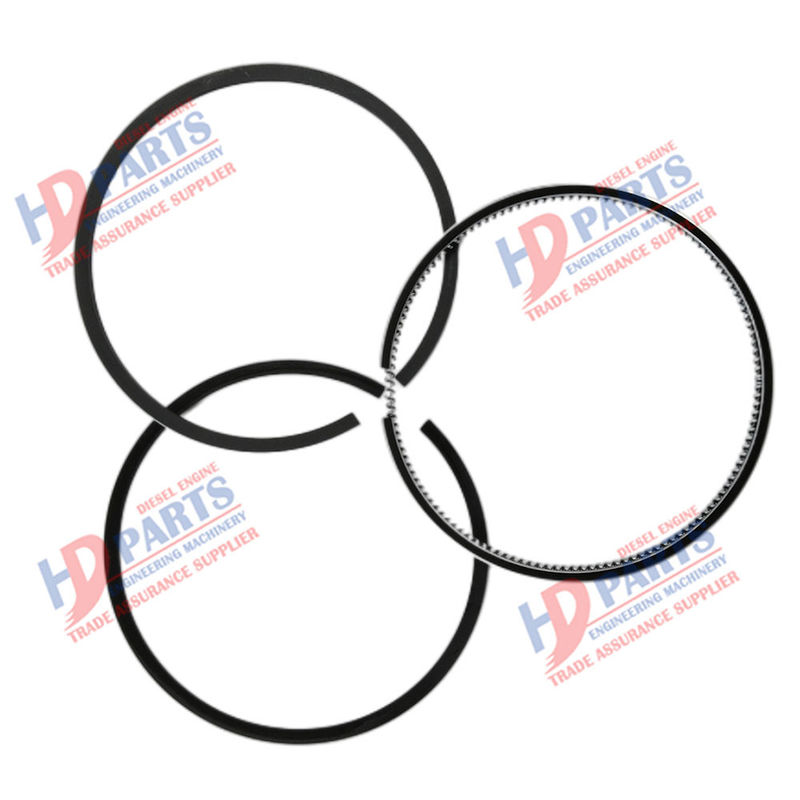

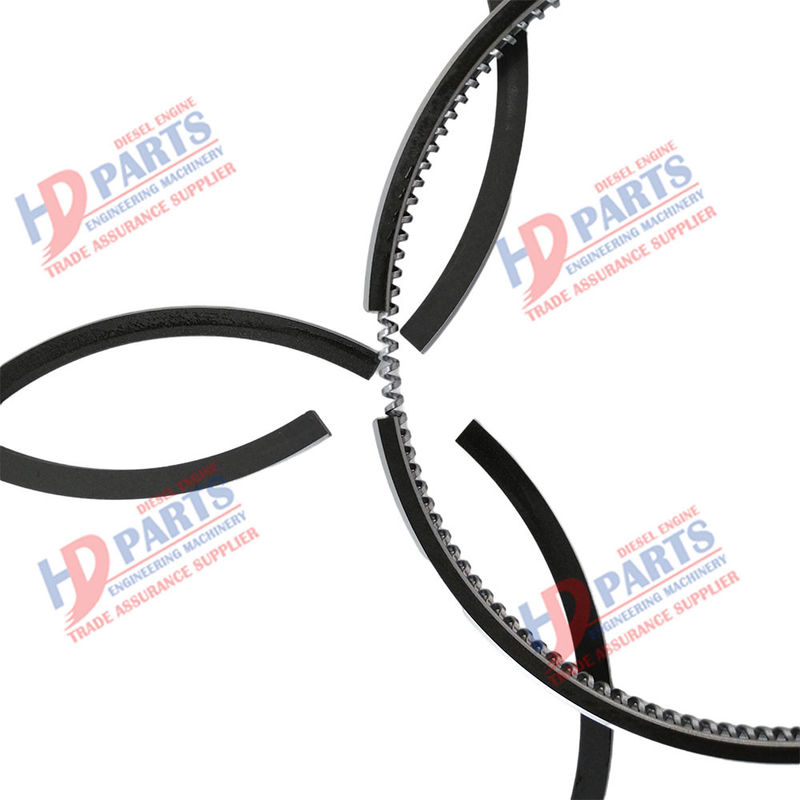

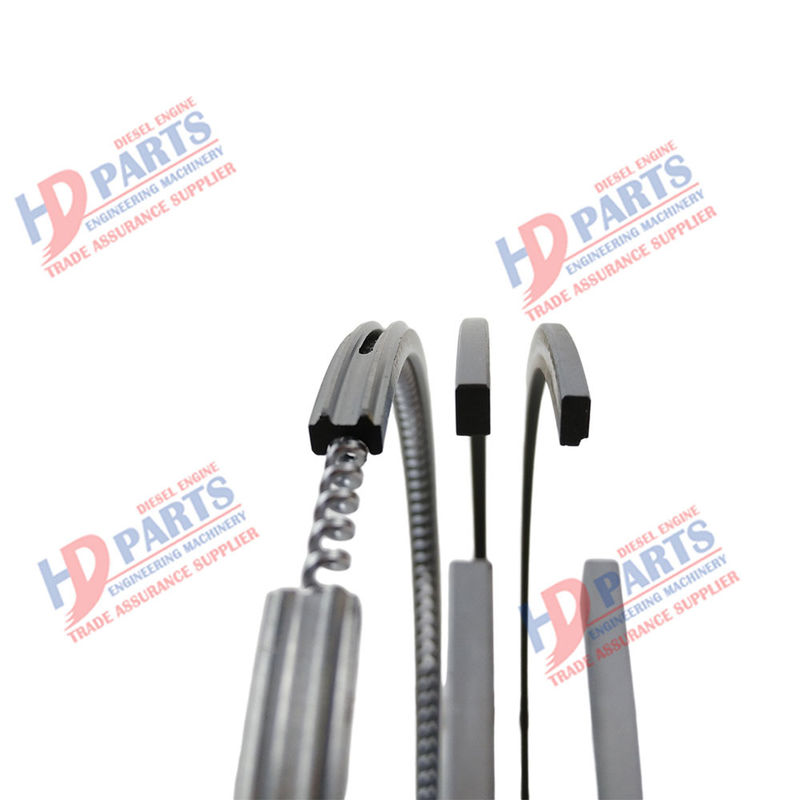

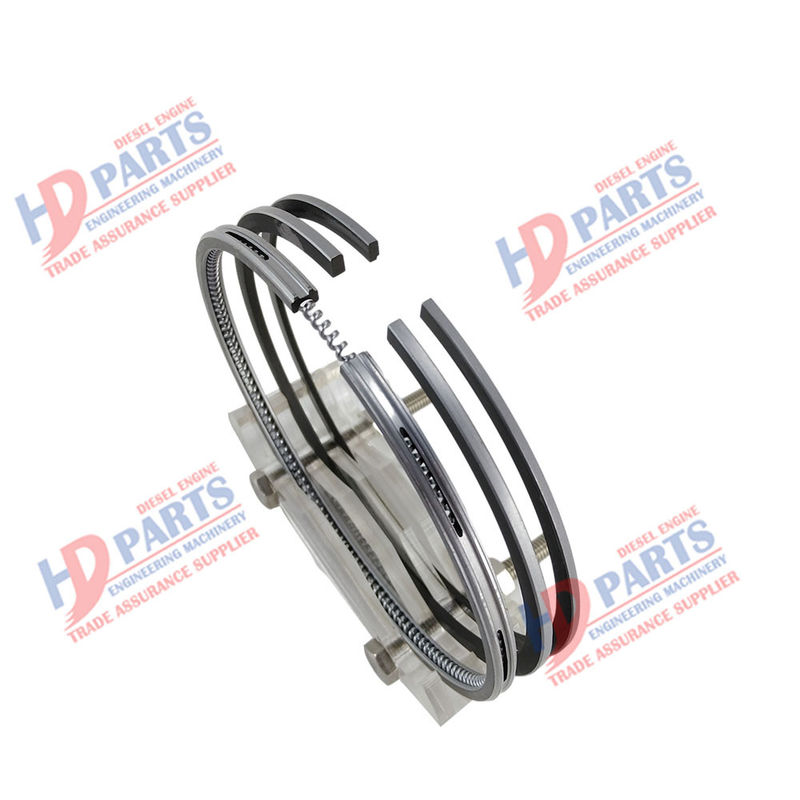

W04D Fasce elastiche 13011-3950 Adatto per parti di motori diesel HINO

Quando si installa l'anello del pistone, prestare attenzione a:

1) L'anello del pistone deve essere installato nella camicia del cilindro e deve esserci un certo gioco di apertura all'interfaccia.

2) L'anello del pistone deve essere installato sul pistone e deve esserci un certo gioco laterale nella scanalatura dell'anello lungo la direzione dell'altezza.

3) L'anello cromato deve essere installato nella prima passata e l'apertura non deve essere rivolta verso il pozzo del vortice sulla parte superiore del pistone.

4) Le aperture di ciascuna fascia elastica non devono essere rivolte verso il foro dello spinotto del pistone quando sono sfalsate di 120 ℃.

5) La fascia elastica a sezione conica deve essere installata con la superficie conica rivolta verso l'alto.

6) Generalmente, durante l'installazione dell'anello di torsione, lo smusso o la scanalatura devono essere rivolti verso l'alto;Quando si installa l'anello antitorsione conico, mantenere la superficie conica rivolta verso l'alto.

7) Quando si installa l'anello combinato, installare prima l'anello di rivestimento assiale, quindi l'anello piatto e l'anello ondulato.Un anello piatto deve essere installato sulla parte superiore e inferiore dell'anello ondulato e le aperture di ciascun anello devono essere sfalsate.

1, premere il manicotto di rame della biella.Quando si installa il manicotto in rame della biella, è meglio usare una pressa o una morsa e non colpirlo mai con un martello;Il foro dell'olio o la scanalatura dell'olio sul manicotto di rame devono essere allineati con il foro dell'olio sulla biella per garantirne la lubrificazione

2, montare il pistone e la biella.Durante il montaggio di pistoni e bielle, prestare attenzione alle loro posizioni e direzioni relative.

3, installare abilmente lo spinotto del pistone.Lo spinotto e il foro dello spinotto sono montati con interferenza.Durante l'installazione, mettere il pistone in acqua o olio e riscaldarlo uniformemente a 90 ℃ ~ 100 ℃.Dopo averlo estratto, posizionare l'asta di trazione nella posizione corretta tra i fori della sede dello spinotto del pistone, quindi installare lo spinotto del pistone ricoperto di olio nel foro dello spinotto del pistone e il manicotto in rame della biella secondo la direzione stabilita

4, installazione della fascia elastica.Quando si installano le fasce elastiche, prestare attenzione alla posizione e alla sequenza di ciascuna fascia.

5, installare il gruppo biella.
