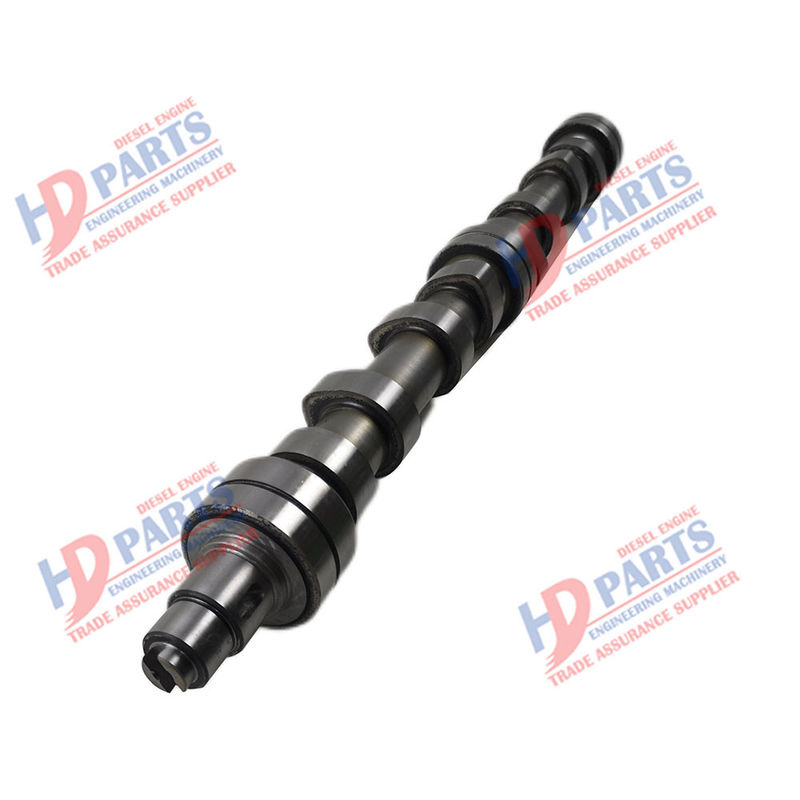

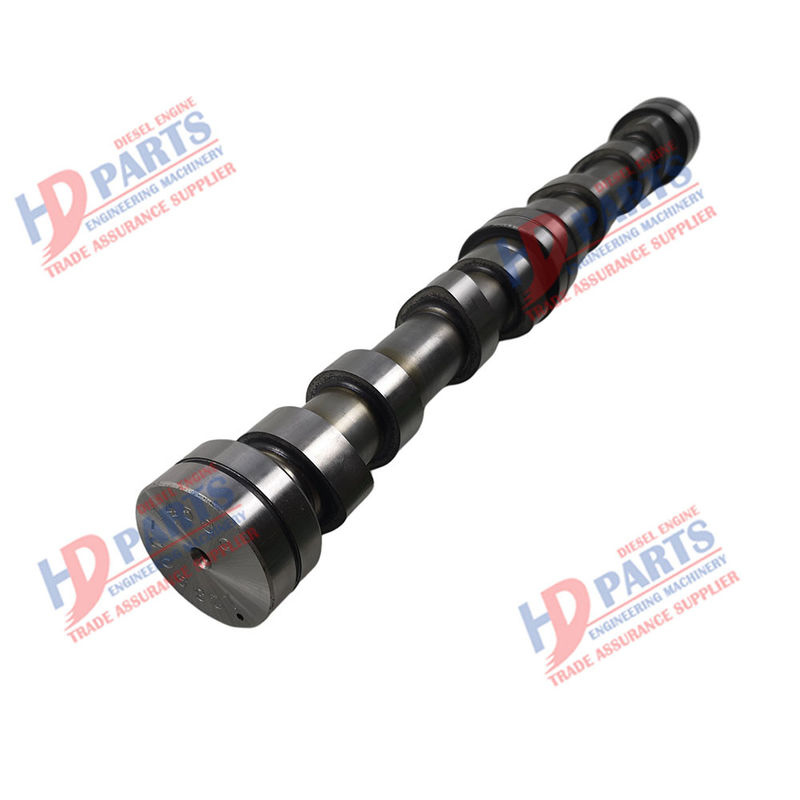

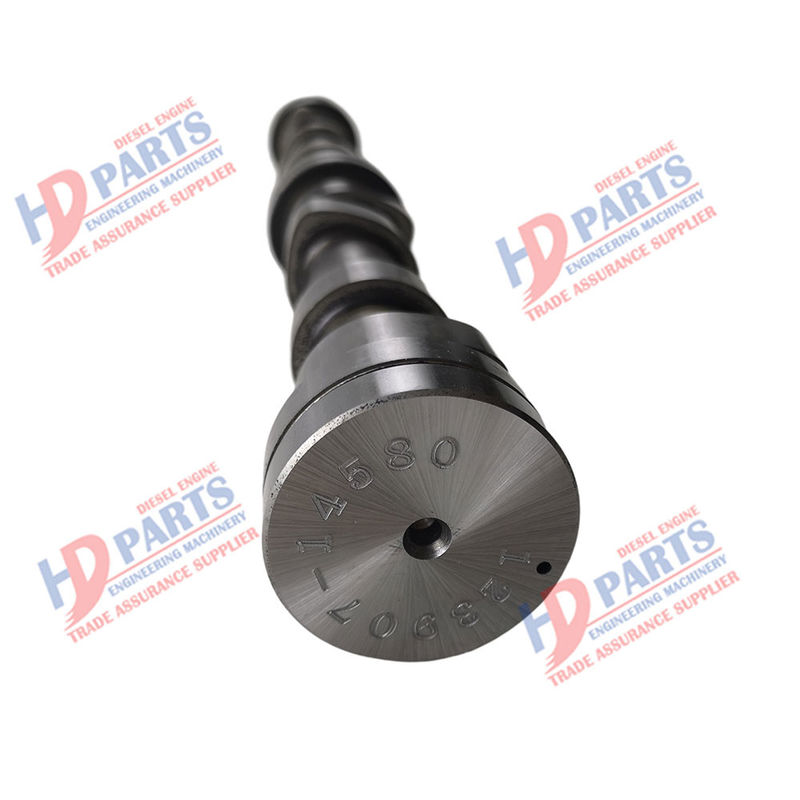

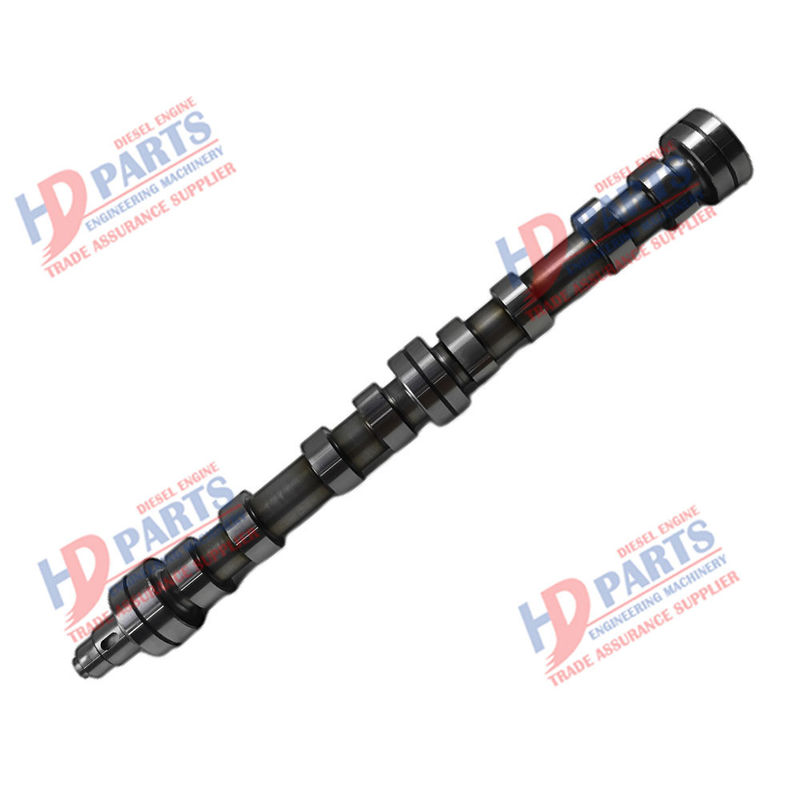

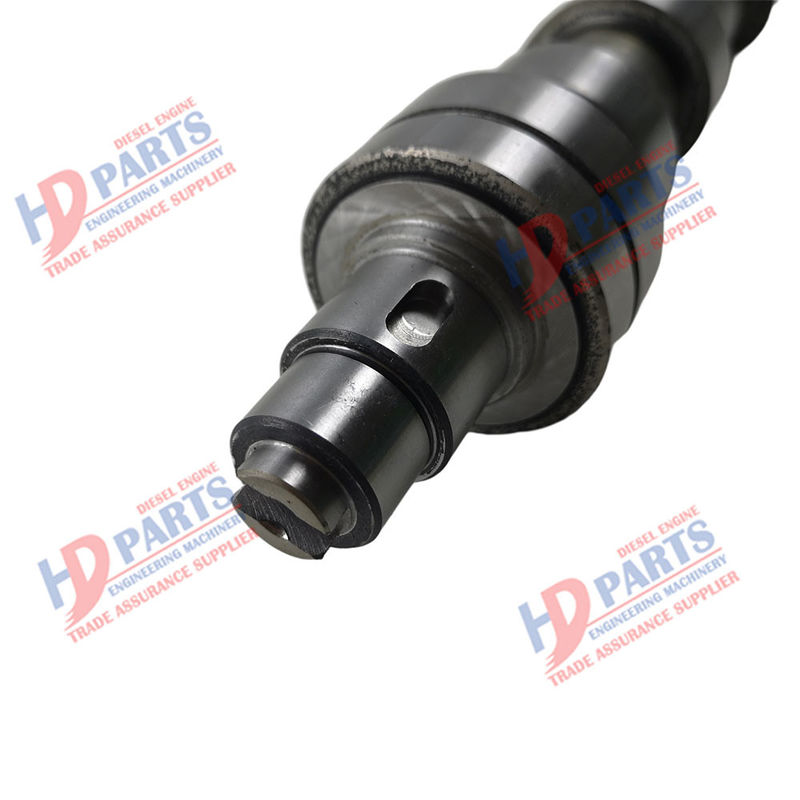

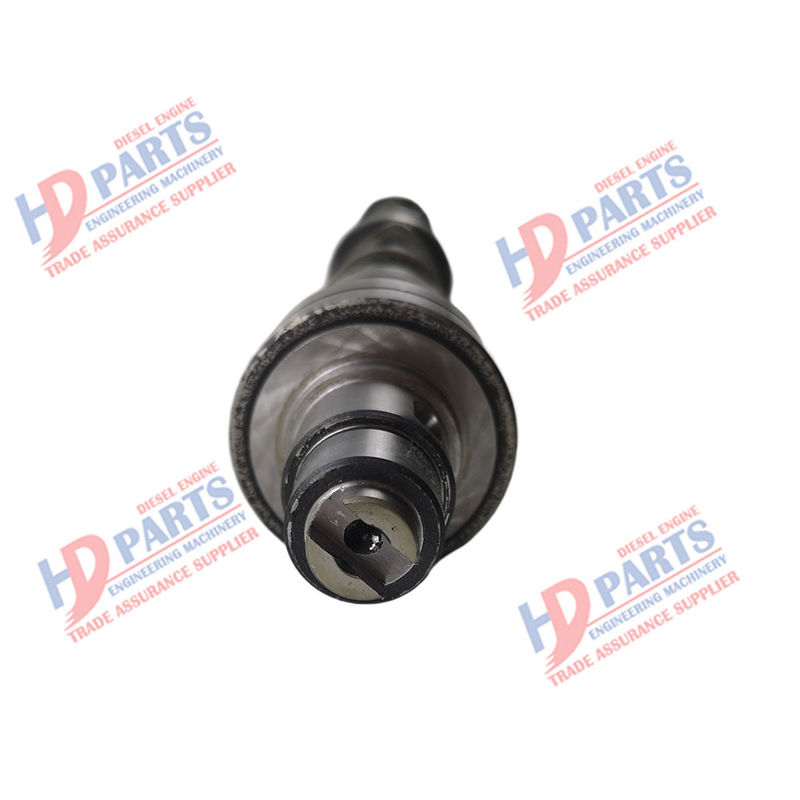

i motori diesel di 4TNV106 4TNE106 4D106 YANMAR parte 123907-14580

Per la rotazione dell'albero eccentrico, si devono adottare misure principalmente per la pinzazione per allineare l'asse della parte eccentrica da trattare in modo da coincidere con l'asse del mandrino del tornio [1].

1In generale, il mandrino a quattro mascelle viene utilizzato per fissare pezzi eccentrici con piccole quantità e scarsa precisione.prima disegnare una linea sul pezzo da lavoroSi tratta di disegnare un cerchio eccentrico e assicurare le linee trasversali orizzontali e verticali, in modo da determinare la sua posizione nella mascella di base in base a queste linee.

2Per la lavorazione di pezzi eccentrici con eccentricità ridotta (e ≤ 5-6 mm) e lunghezza ridotta, ma con un numero elevato di pezzi eccentrici, è possibile utilizzare il mandrino a tre mascelle autocentrante.Quando si gira, il cerchio esterno e la lunghezza devono essere girati per primi, quindi è fissato sul tripla mascella e una guarnizione viene posizionata su una mascella per rendere l'opera eccentrica per la rotazione.Lo spessore del pad può essere calcolato con la seguente formula:. X=1.5e × (1-e/2d) (x=spessore della guarnizione; e=eccentricità del pezzo da lavorare; d=diametro della parte fissata dei tre artigli) Durante il giro effettivo,a causa della deviazione tra la posizione di contatto degli artigli lunghi e il pezzo da lavorare, alla deformazione dopo il serraggio della guarnizione del suolo deve essere aggiunta una costante di correzione.△ e=errore di eccentricità misurato dopo prova)

3. girare il pezzo eccentrico su doppio mandrino Questo metodo consiste nel fissare il mandrino autocentrante a tre mascelle sul mandrino a singola azione a quattro mascelle per l'allineamentoe poi spostare una distanza eccentrica per la pinzaIn futuro, è possibile girare il pezzo di lavoro eccentrico fissando il pezzo di lavoro sulla tre mascella autocentrante di Chuck.Quando si sposta la posizione del tripla mascella, prima fissare l'albero ottico nella tripla mascella autocentrante, utilizzare l'indicatore del quadrante per determinare l'eccentricità,e infine determinare la posizione del tripla mascella nel quadripla mascella.

4. quando si ruota il pezzo eccentrico tra due ditali, il pezzo eccentrico di lunga lunghezza può essere fissato tra due ditali per il giro,e il pezzo di lavoro può essere spinto a ruotare dalla pinza del cuore di pollo. il centro di entrambe le estremità del pezzo eccentrico lavorato tra due ditali, e il foro centrale eccentrico è generalmente lavorato sulla macchina da foraggio,perché è difficile garantire il centro di entrambe le estremità sulla macchina, e la direzione del foro centrale eccentrico è coerente e parallela.

5. eccentrica Chuck eccentrica Chuck eccentrica regolazione della distanza è conveniente, versatilità, alta precisione è uno strumento eccentrico più ideale.

6Nel dispositivo speciale, il pezzo eccentrico può essere girato sul dispositivo speciale quando la lunghezza di lavorazione è breve, la precisione è elevata e il numero di pezzi eccentrici è molto grande.

7Nella lavorazione effettiva di pezzi eccentrici con eccentricità elevata e esigenze di precisione ridotte, si riassume un altro metodo di fissaggio, vale a dire tre fori a mascella e fissaggio delle guarnizioni.Questo è..., quando le tre mascelle autocentrante mascella superiore, prima installare la prima mascella, quindi spostare delicatamente il colletto, in modo che la vite finale del colletto ruota circa uno o due giri,e poi installare la seconda e la terza mascella, in modo che le tre mascelle del collet formino naturalmente l'eccentricità.conveniente e veloce, ma lo svantaggio è che la precisione di posizionamento non è elevata.
