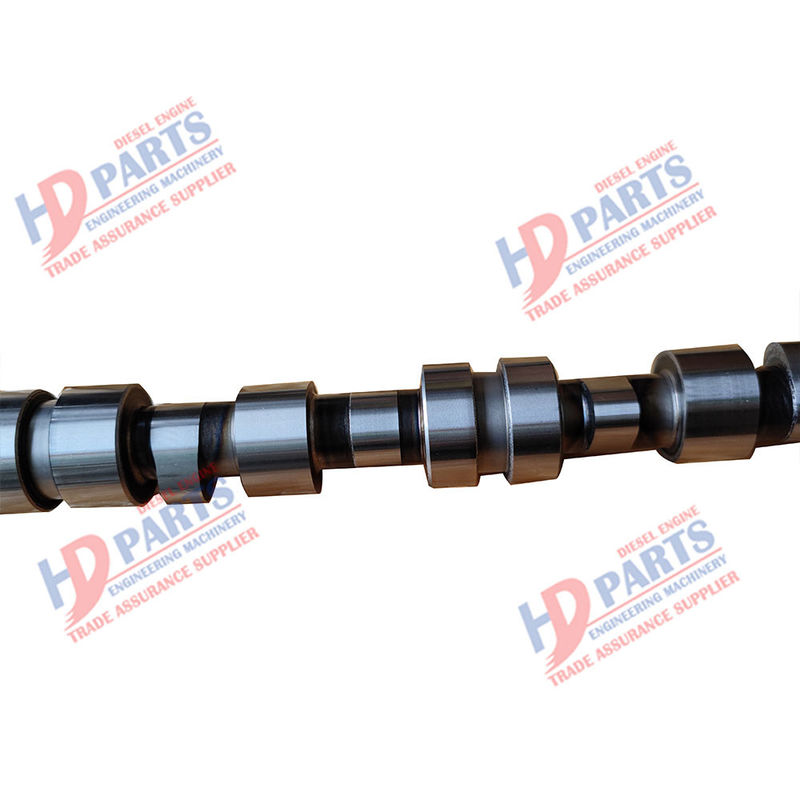

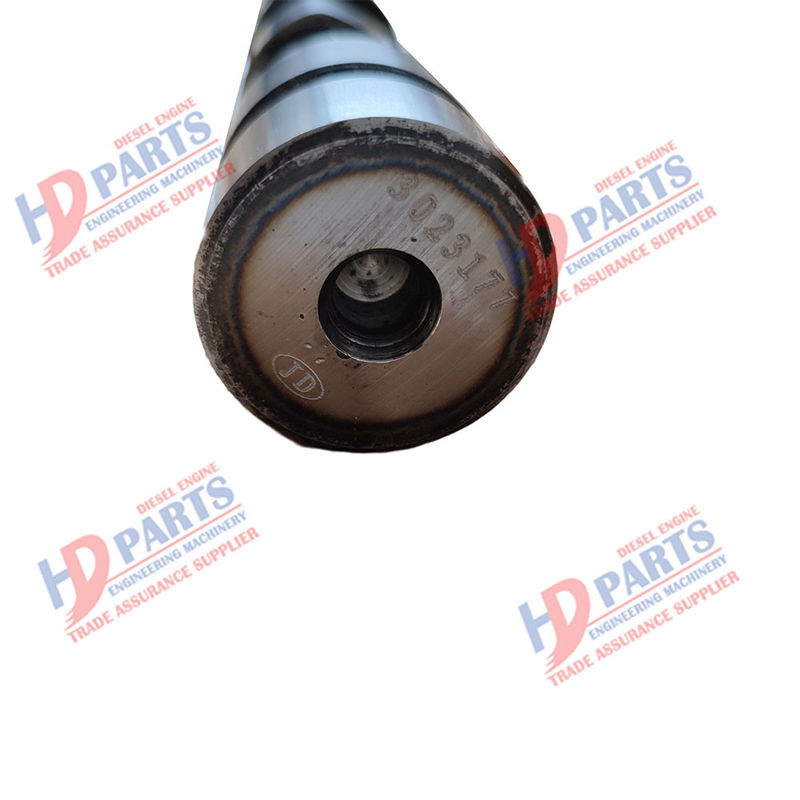

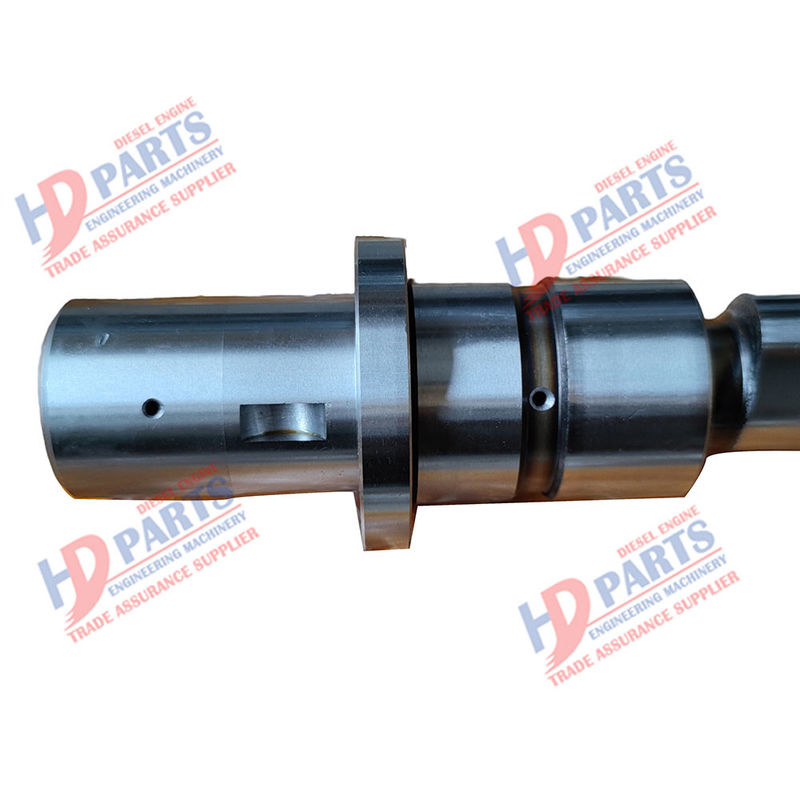

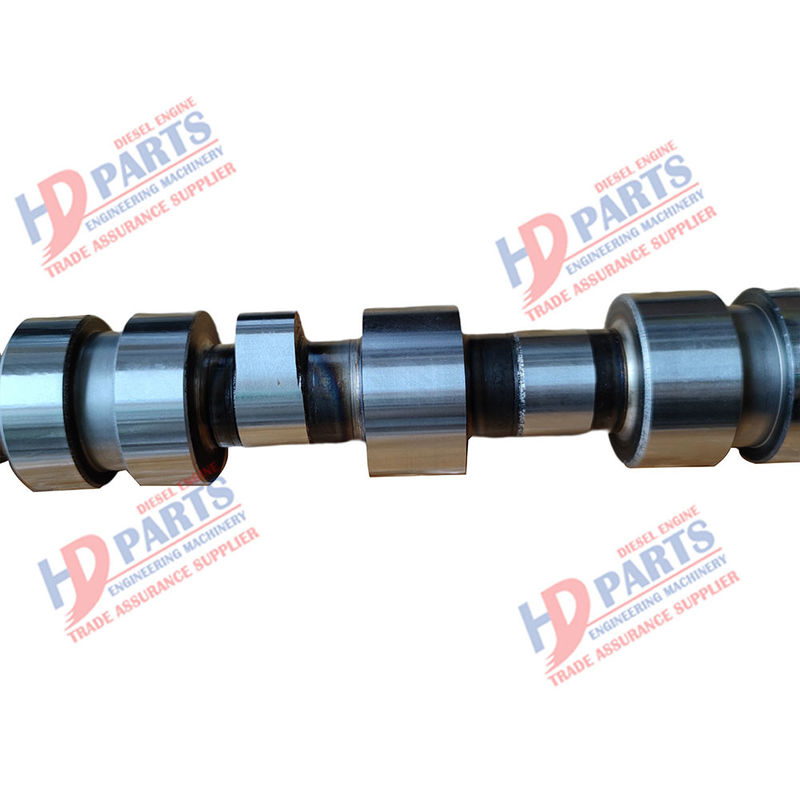

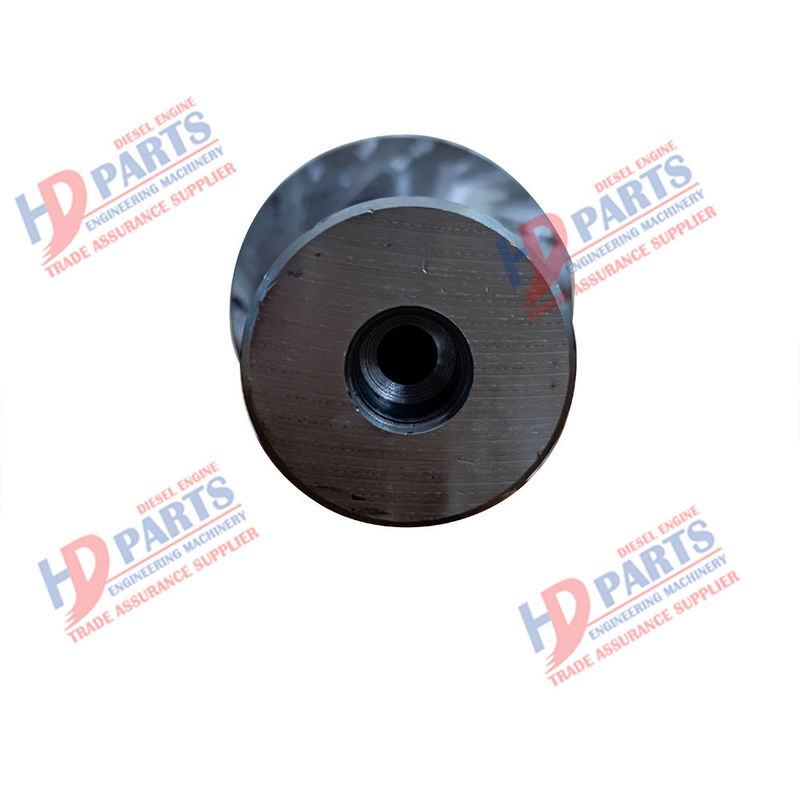

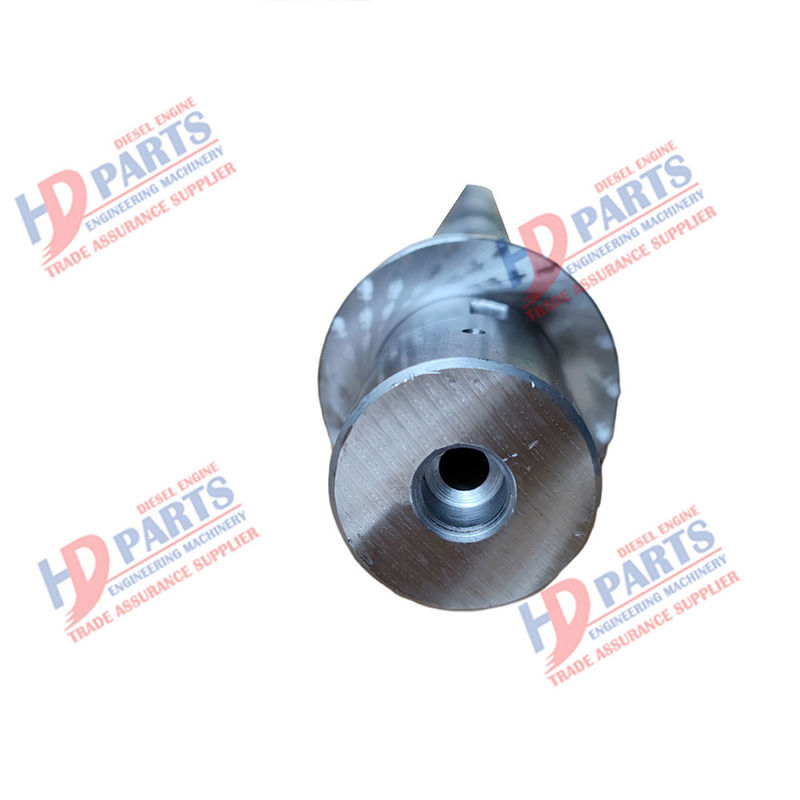

Albero a camme NH220 Powerstroke 3023177 Per DOOSAN

1. Generalmente, il mandrino a quattro griffe viene utilizzato per il bloccaggio di pezzi eccentrici con piccole quantità e bassa precisione.Quando si gira il pezzo eccentrico sul mandrino a quattro griffe, tracciare prima una linea sul pezzo.È disegnare un cerchio eccentrico e garantire le linee trasversali orizzontali e verticali.In modo da determinare la sua posizione nel mandrino a quattro griffe secondo queste linee.

2. Durante la lavorazione di pezzi eccentrici con piccola eccentricità (e ≤ 5-6 mm) e lunghezza ridotta ma numero elevato di pezzi eccentrici, è possibile utilizzare il mandrino autocentrante a tre griffe per la lavorazione.Quando si gira, il cerchio esterno e la lunghezza devono essere girati per primi.Quindi viene bloccato sul mandrino a tre ganasce e una guarnizione viene posizionata su una ganascia per rendere eccentrico il pezzo per la tornitura.Lo spessore del pad può essere calcolato con la seguente formula.X=1.5e × (1-e/2d) (x=spessore guarnizione; e=eccentricità del pezzo; d=diametro della parte bloccata delle tre griffe) Durante la rotazione effettiva, a causa della deviazione tra la posizione di contatto di gli artigli lunghi e il pezzo in lavorazione, una costante di correzione deve essere aggiunta alla deformazione dopo il bloccaggio della guarnizione del terreno.X reale=x+1.5 △ e (x reale=spessore effettivo della guarnizione; x=spessore calcolato; △ e=errore di eccentricità misurato dopo il test)

3. Tornitura del pezzo eccentrico sul doppio mandrino Questo metodo consiste nel bloccare il mandrino autocentrante a tre griffe sul mandrino a semplice effetto a quattro griffe per l'allineamento, quindi spostare una distanza eccentrica per il bloccaggio.In futuro, puoi girare un pezzo eccentrico bloccando il pezzo sul mandrino autocentrante a tre griffe.In questo modo non è necessario allineare il pezzo.Quando si sposta la posizione del mandrino a tre griffe, bloccare prima l'albero ottico nel mandrino autocentrante a tre griffe, utilizzare l'indicatore a quadrante per determinare l'eccentricità e infine determinare la posizione del mandrino a tre griffe nel mandrino a quattro griffe.

4. Quando si gira il pezzo eccentrico tra due ditali, il pezzo eccentrico di lunga lunghezza può essere bloccato tra due ditali per la rotazione e il pezzo può essere ruotato dal morsetto del cuore di pollo.Il centro di entrambe le estremità del pezzo eccentrico lavorato tra due ditali e il foro centrale eccentrico vengono generalmente lavorati sull'alesatrice, poiché è difficile garantire il centro di entrambe le estremità sulla macchina e la direzione del foro centrale eccentrico è coerente e parallelo.

5. La regolazione eccentrica della distanza eccentrica del mandrino eccentrico è conveniente, versatilità, alta precisione è uno strumento eccentrico più ideale.

6. Nell'attrezzatura speciale, il pezzo eccentrico può essere ruotato sull'attrezzatura speciale quando la lunghezza di lavorazione è ridotta, la precisione è elevata e il numero di pezzi eccentrici è molto elevato.

7. Nell'effettiva lavorazione di pezzi eccentrici con grande eccentricità e bassi requisiti di precisione, viene riassunto un altro metodo di bloccaggio, vale a dire tre alesatura a ganascia più bloccaggio della guarnizione.Cioè, quando la ganascia superiore autocentrante a tre ganasce, installare prima la prima ganascia, quindi spostare delicatamente la pinza, in modo che la vite di estremità della pinza ruoti di uno o due giri, quindi installare la seconda e la terza ganascia, in modo che le tre griffe della pinza formano naturalmente l'eccentricità.Poiché l'eccentricità non è regolabile, è necessario aggiungere degli spessori per regolarla.Il vantaggio di questo metodo è semplice, conveniente e veloce, ma lo svantaggio è che la precisione di posizionamento non è elevata.

Nella pianificazione del processo e nella progettazione dell'attrezzatura della lavorazione dell'albero eccentrico, dovremmo adottare il metodo di combinazione della centralizzazione del processo e del decentramento del processo e progettare una linea di produzione automatica in base al lotto di produzione e alla situazione di produzione effettiva.Quando il processo è organizzato secondo il principio della concentrazione del processo, vengono ampiamente utilizzate anche macchine utensili efficienti e apparecchiature di processo con un elevato grado di automazione.Ciò migliora notevolmente la produttività.
